Прошивка без разбора

Весь проход занимает около 20 минут.

Нужен TPM 2.0

Cartoo не запустится на машине без модуля TPM 2.0, а на многих ноутбуках модуль есть, но выключен в UEFI. Проверьте это до выезда к автомобилю — см. Проверка TPM 2.0.

Перед началом

Что понадобится

• Ноутбук с TPM 2.0 (см. выше).
• Bluetooth-адаптер ELM327 v1.5 на чипе PIC18F25K80 — двухплатная версия. Более дешёвые одноплатные клоны на других чипах работают ненадёжно.
• Кабель USB-A ↔ USB-A (оба конца типа A, «папа-папа»).
• Бандл с прошивкой — файл .food.

Как выглядит адаптер и где его купить

Оба лота ниже — то, что нужно: ELM327 v1.5, двухплатный, на PIC18F25K80. Ориентируйтесь на маркировку чипа, а не на корпус: синий корпус используют десятки разных плат.

Язык интерфейса

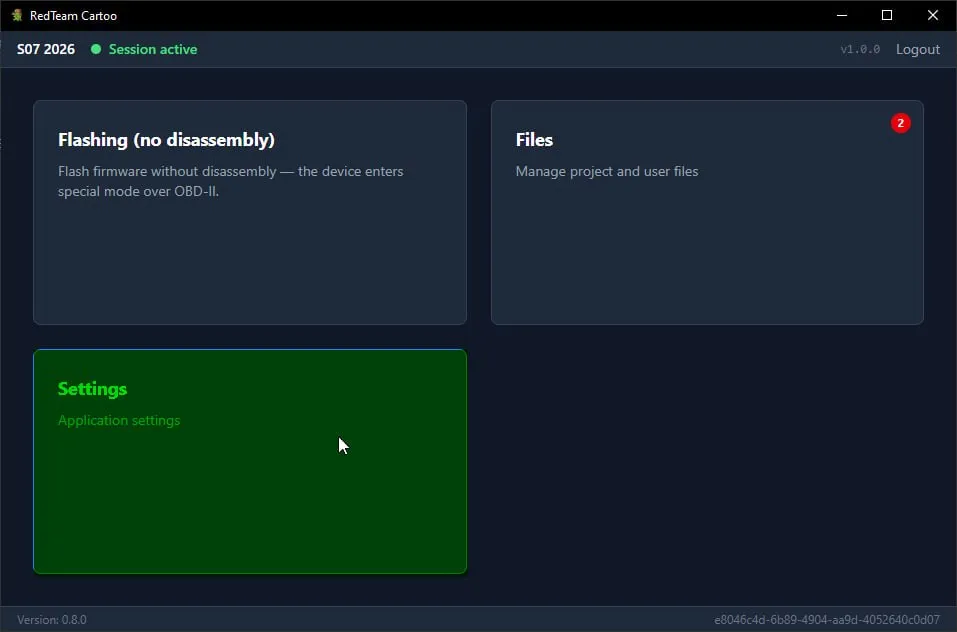

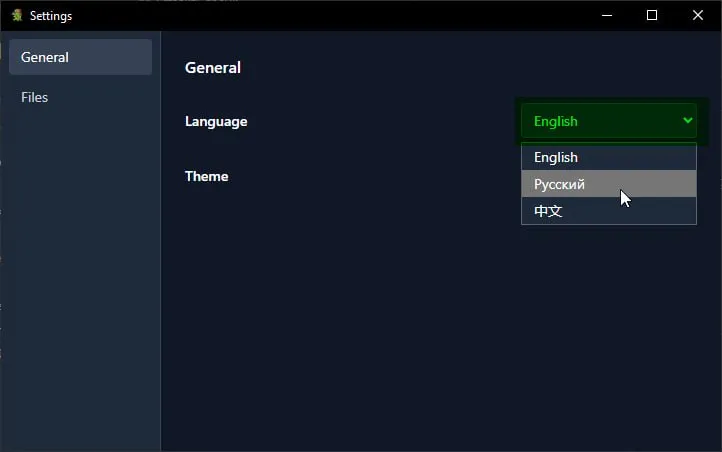

Программа запускается на английском. Откройте карточку Settings на главном экране.

В списке Language выберите Русский.

Подключения

1. Вставьте ELM327 в разъём OBD-II автомобиля.
2. Соедините головное устройство с ноутбуком кабелем USB-A ↔ USB-A.

Оба подключения должны быть на месте до старта сценария.

1. Вход

Откройте экран входа в CRM и отсканируйте QR там. Если не получается — отправьте QR или короткий код под ним своему менеджеру.

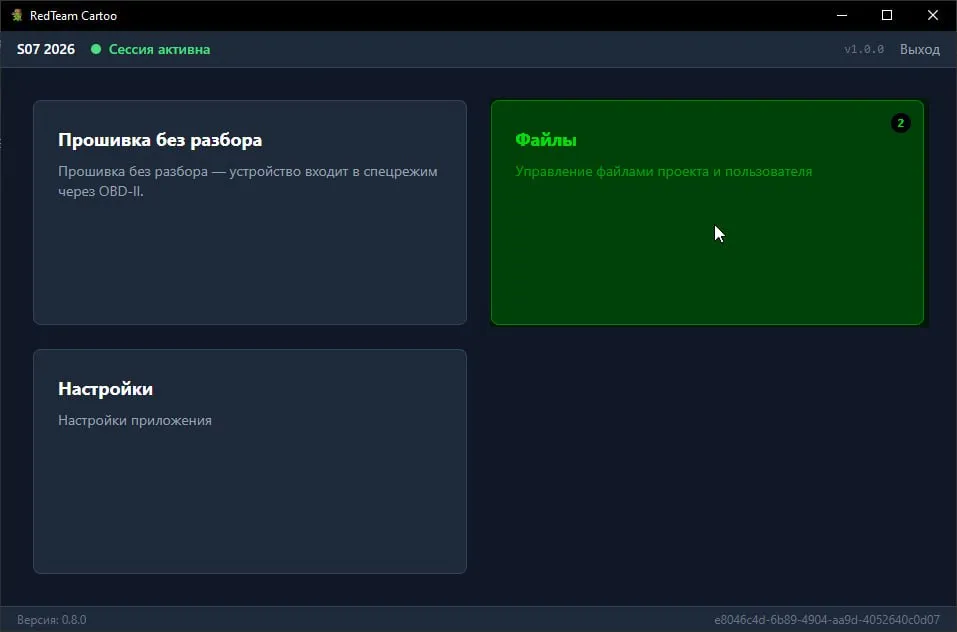

2. Откройте «Файлы»

3. Импортируйте бандл с прошивкой

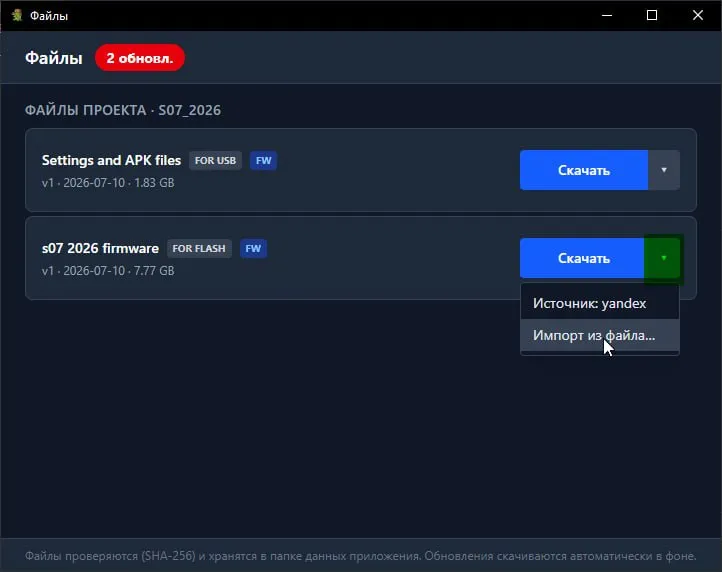

Файлы скачиваются автоматически в фоне. Чтобы загрузить бандл, который уже лежит на диске, откройте выпадающий список рядом с кнопкой Скачать и выберите Импорт из файла….

Сейчас импорт обязателен

Автоматическая загрузка сломана. Не ждите её — импортируйте бандл с диска каждый раз, хотя шаг и выглядит необязательным.

Выберите бандл .food.

4. Запустите сценарий

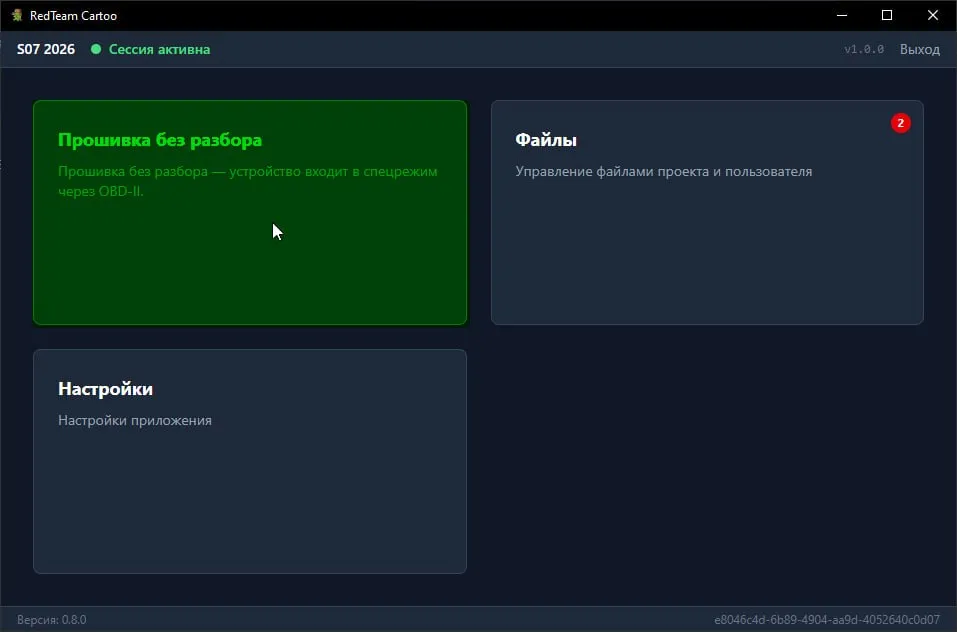

Вернитесь на главный экран и откройте Прошивка без разбора.

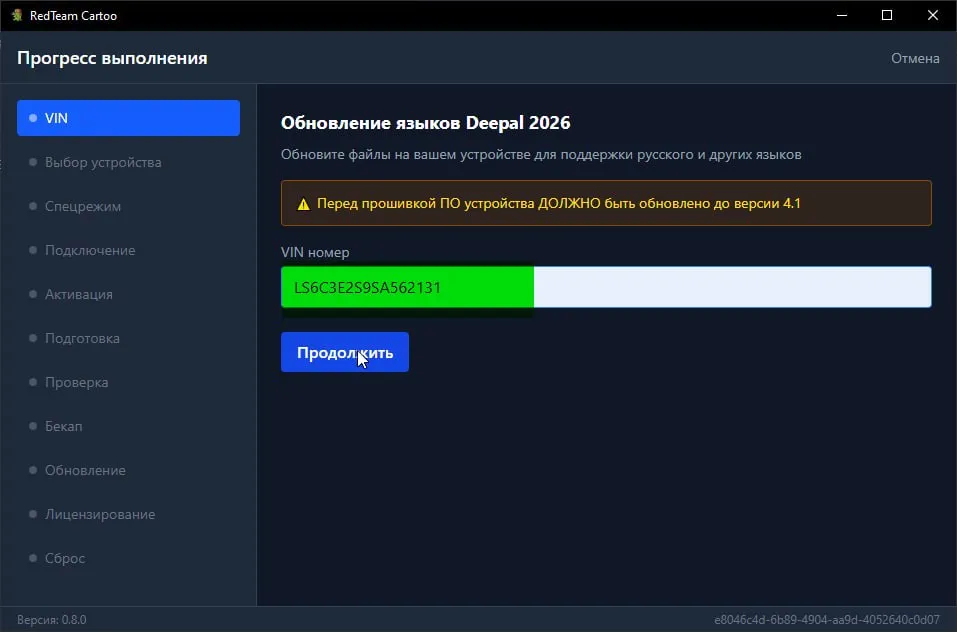

5. Введите VIN

Осторожно

ПО устройства уже должно быть версии 4.1. Прошивка более старой версии не поддерживается.

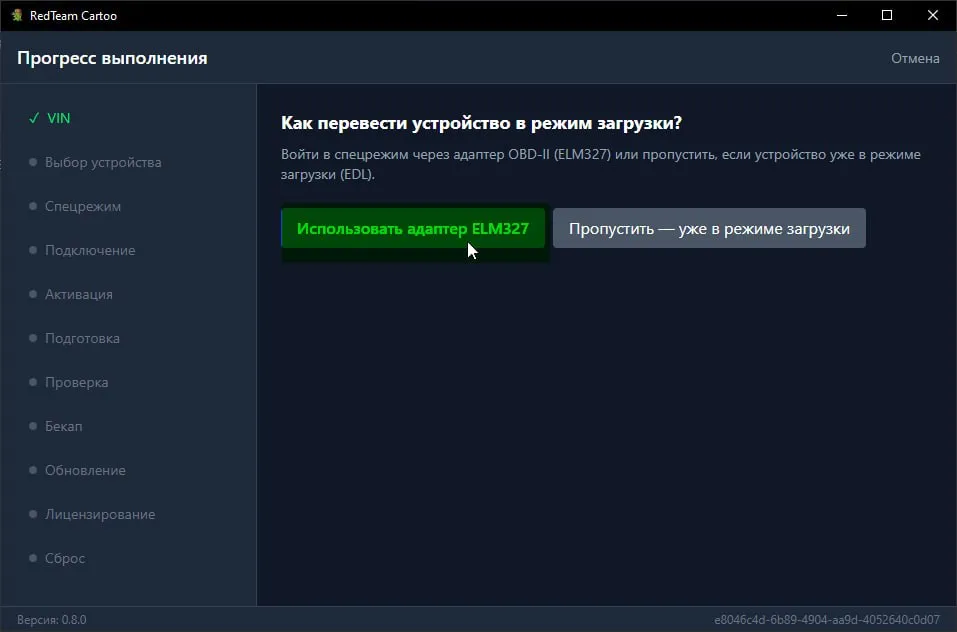

6. Выберите способ входа в режим загрузки

Используйте адаптер ELM327 или пропустите шаг, если устройство уже в режиме загрузки (EDL).

7. Подключите адаптер

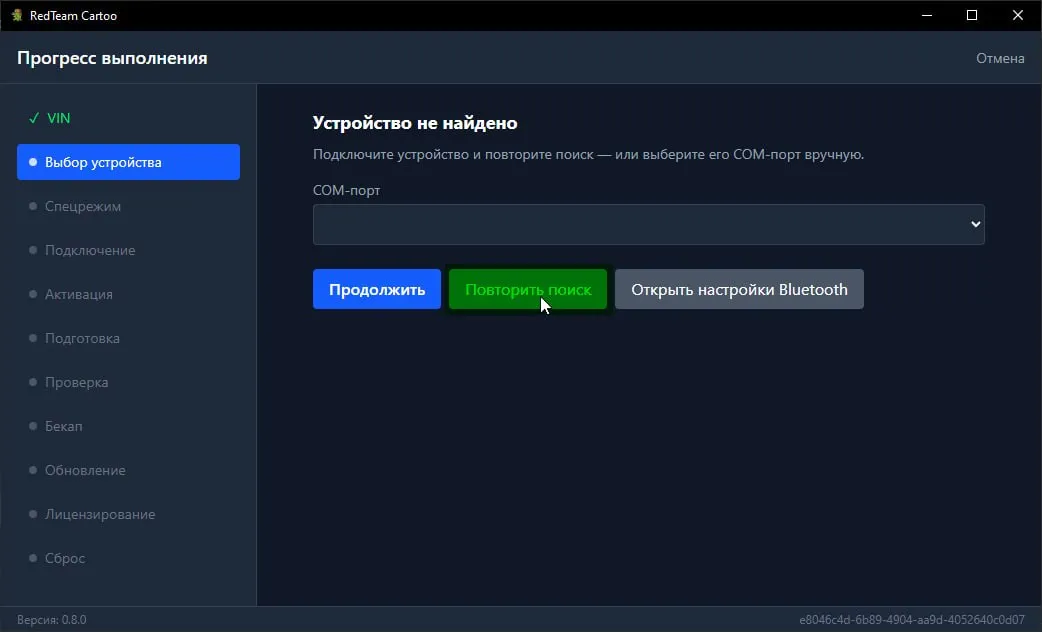

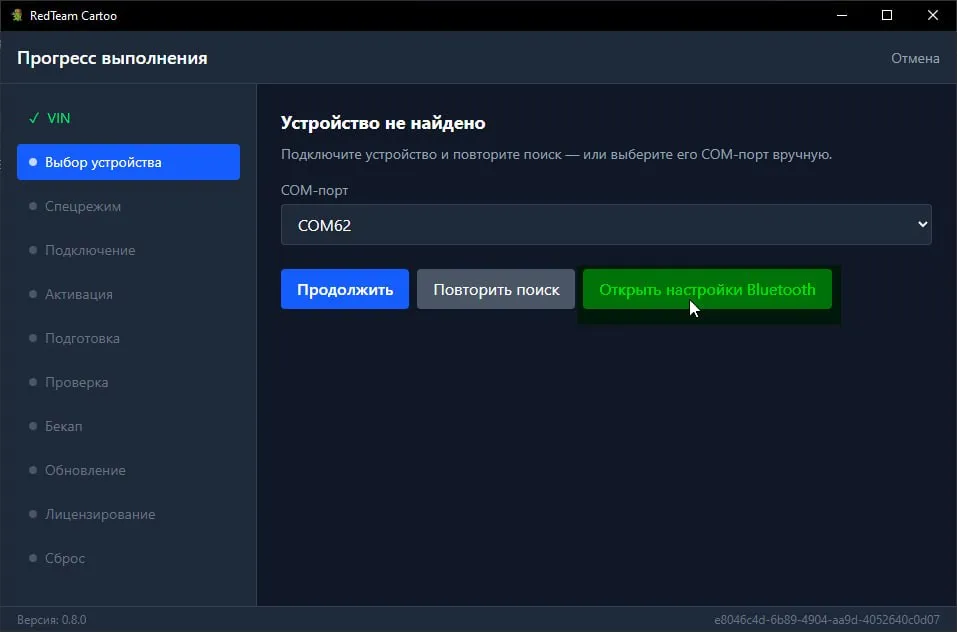

Если адаптер не найден, откройте настройки Bluetooth прямо с этого экрана.

Добавьте устройство OBDII.

PIN-код сопряжения — 1234.

Вернитесь в Cartoo и нажмите Повторить поиск. COM-порт должен подставиться.

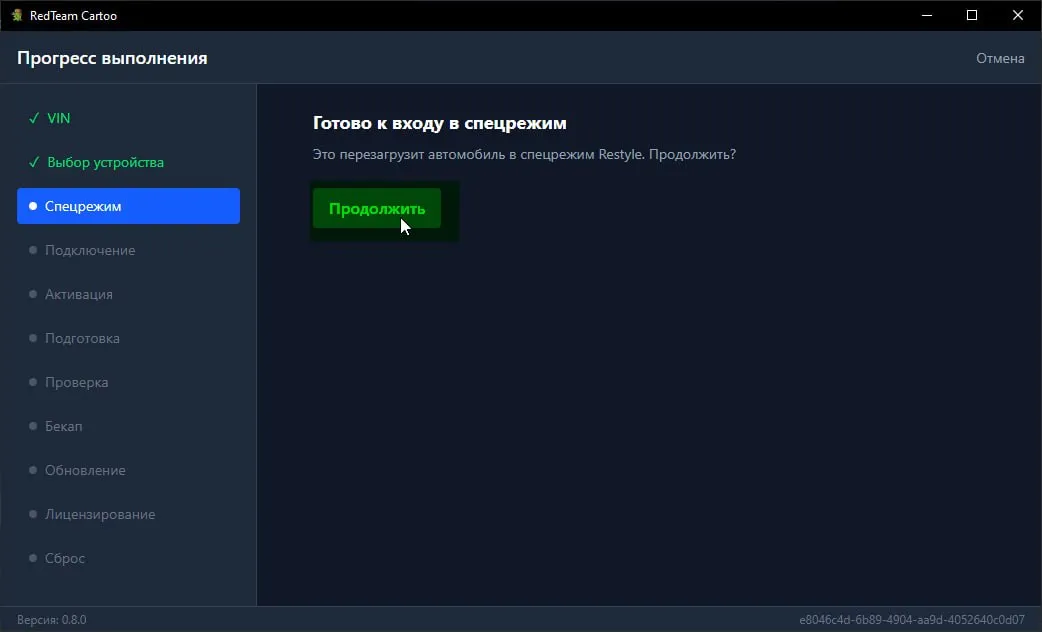

8. Войдите в спецрежим

Это перезагрузит автомобиль в спецрежим Restyle.

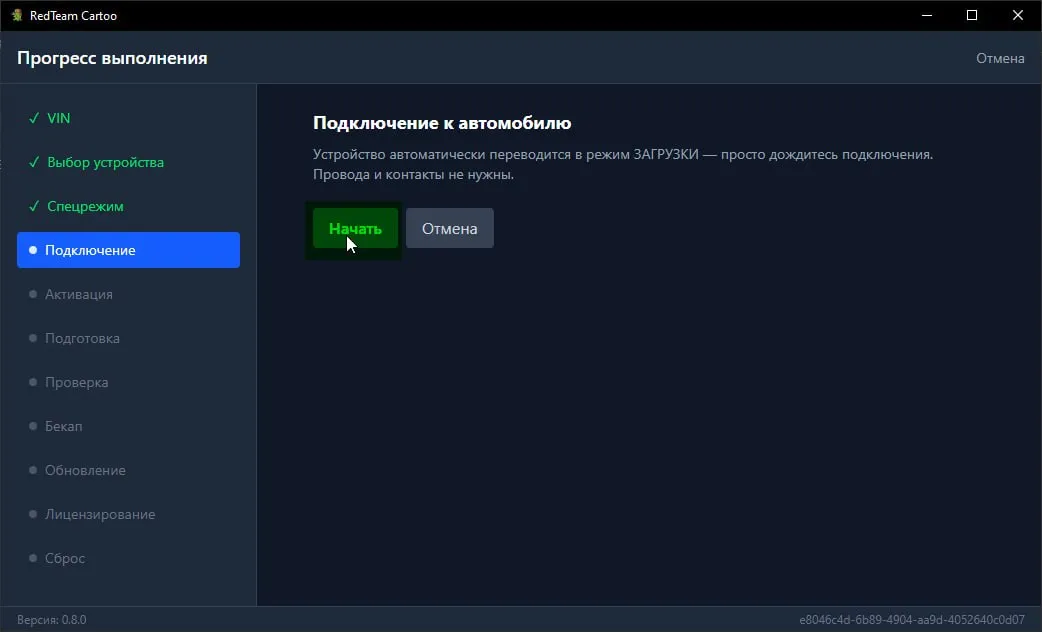

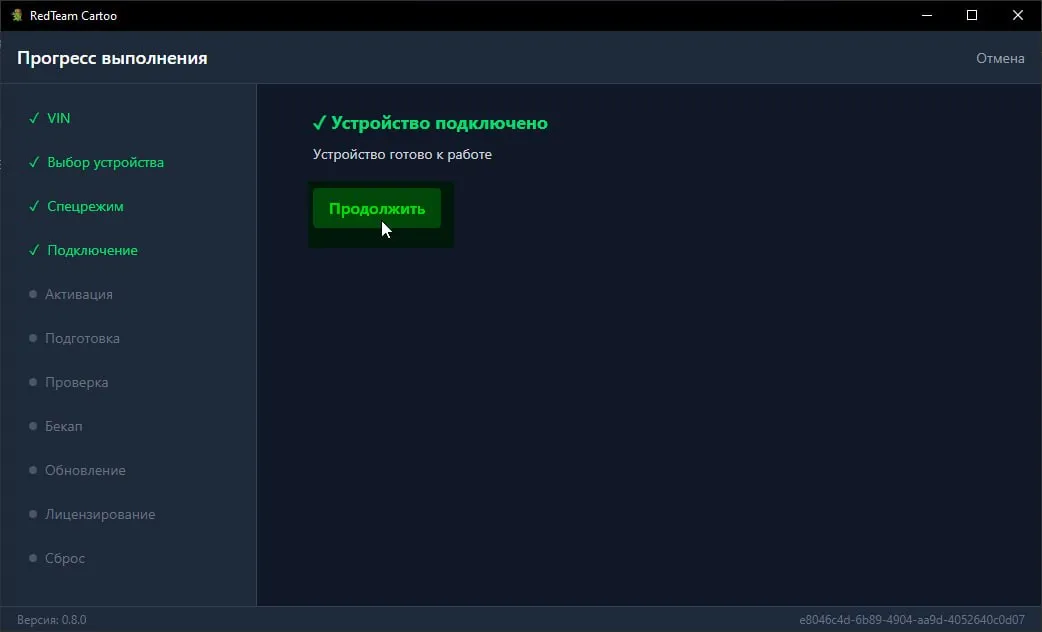

9. Подключение

Устройство переходит в режим загрузки само — провода и замыкание контактов не нужны.

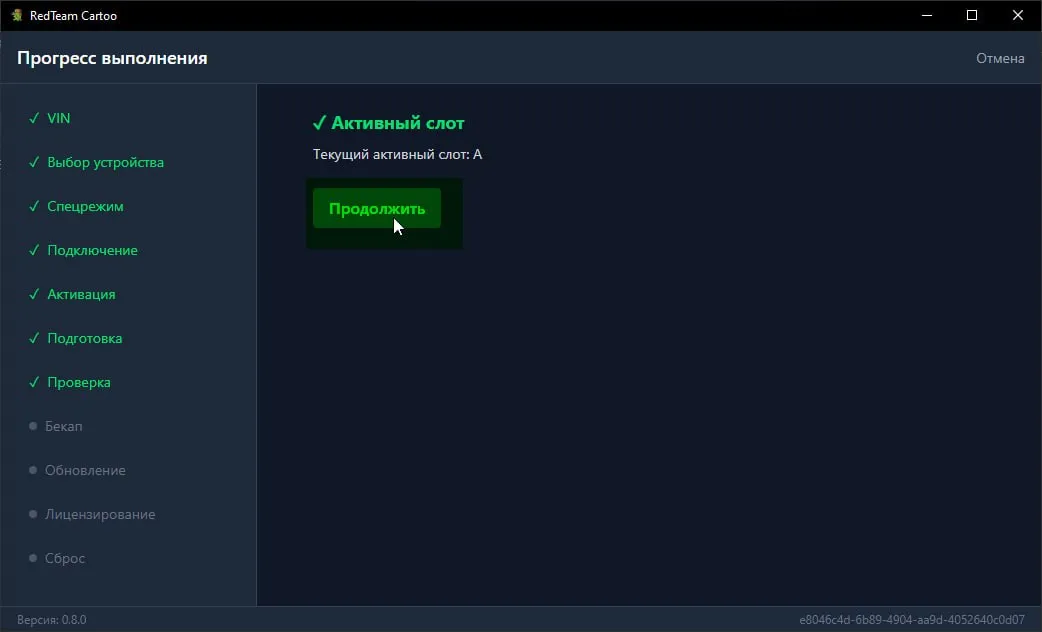

Дальше сценарий сам проходит «Активация», «Подготовка» и «Проверка» и показывает текущий активный слот. Нажмите Продолжить.

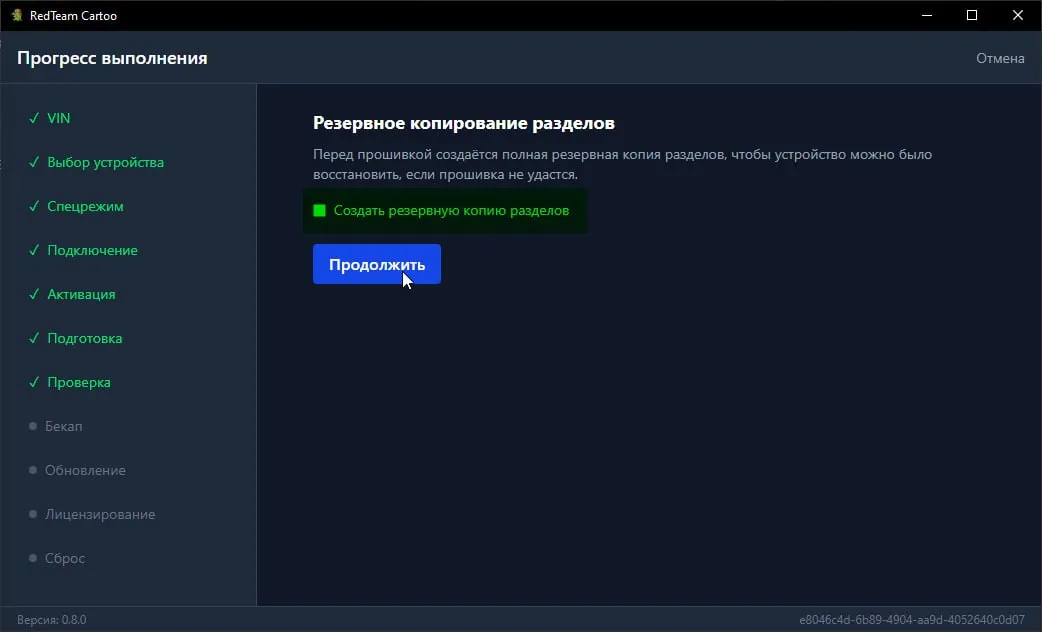

10. Резервное копирование разделов

Оставьте галочку Создать резервную копию разделов. Это единственная точка восстановления, если прошивка не удастся.

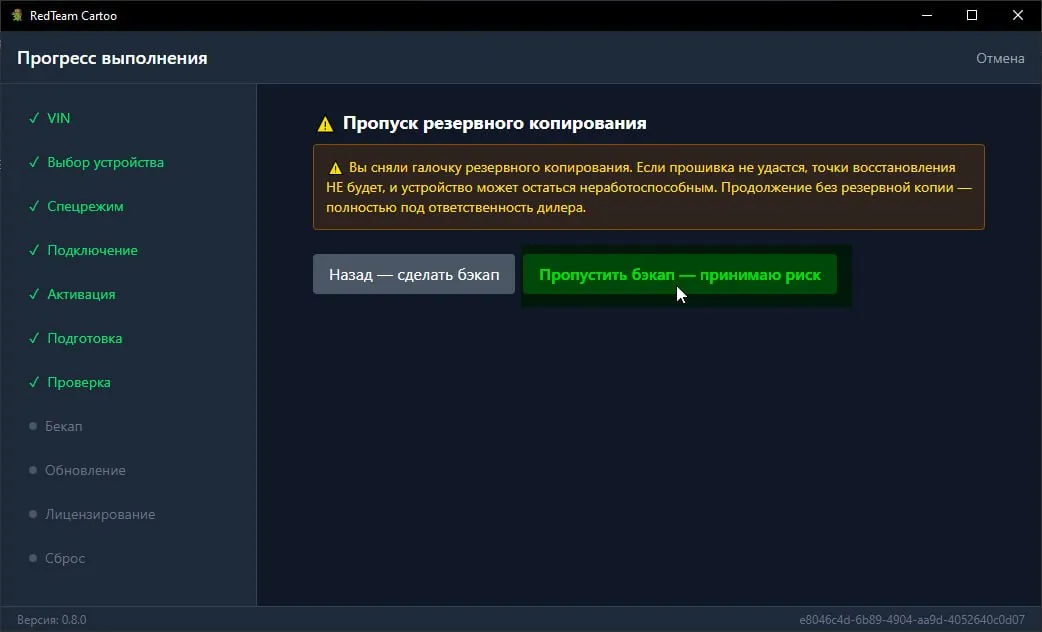

Опасно

Снятая галочка означает, что пути назад не будет. Если прошивка не удастся, устройство может остаться неработоспособным, и это полностью под ответственность дилера.

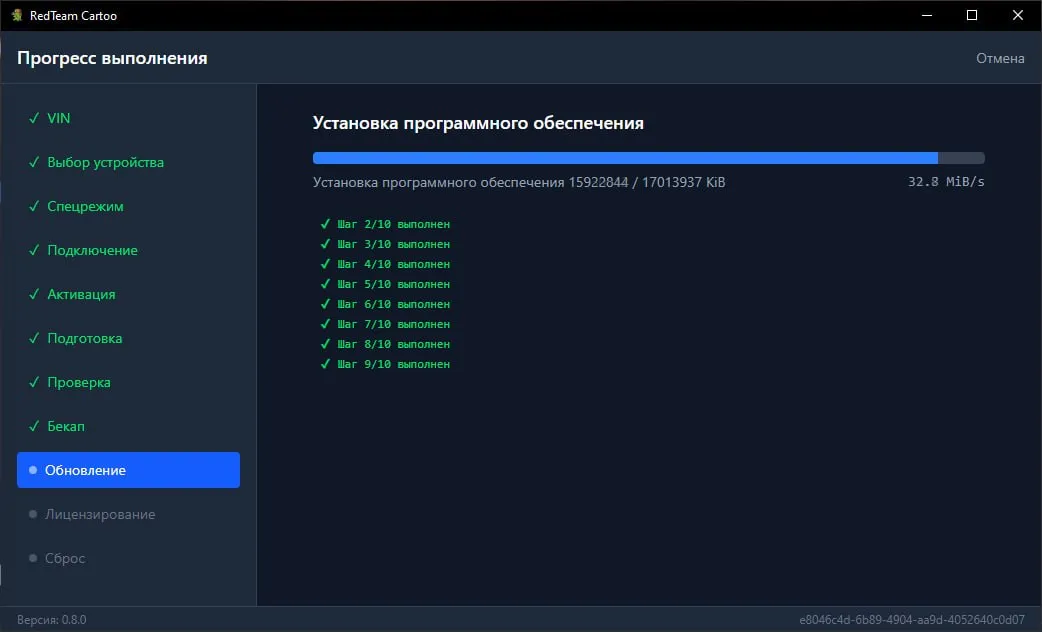

11. Ожидание

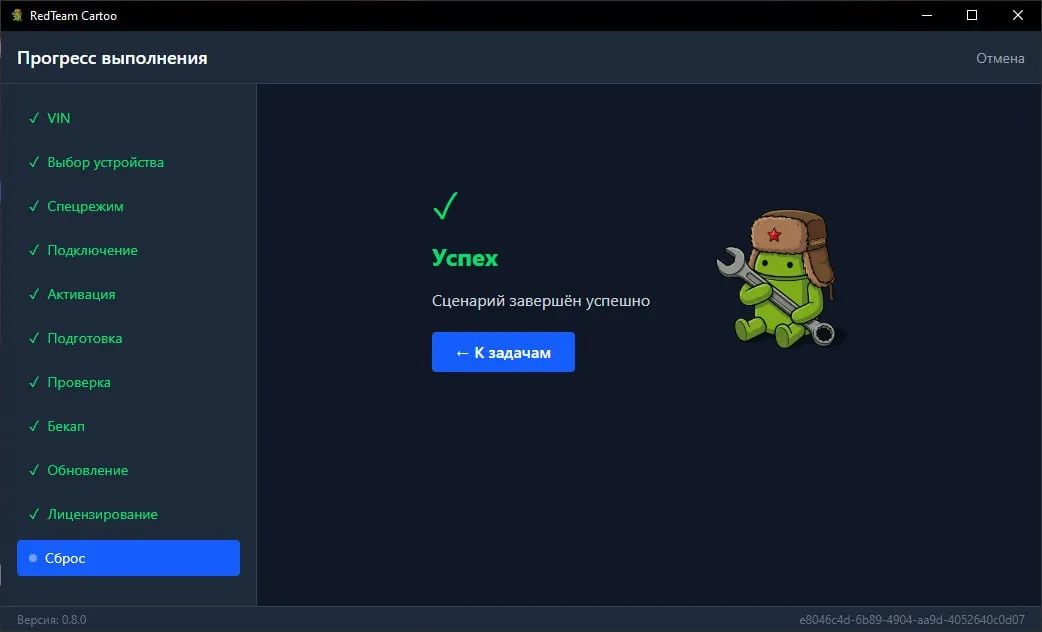

12. Прошивка завершена

Прошивка на устройстве, но автомобиль ещё не локализован. Всё, что ниже, делается в машине, а не в Cartoo.

13. Перезагрузите автомобиль

Зажмите оба колёсика на руле одновременно и держите, пока экраны не погаснут и устройство не перезапустится.

14. Закройте всплывающие окна

После включения автомобиль покажет несколько диалогов. Отвечайте на них в таком порядке.

Видеорегистратор не ведёт запись — включить? Поставьте галочку 不再提醒 («больше не напоминать») и нажмите 开启 («включить»).

Разрешение на микрофон. Выберите срок действия 12个月 (12 месяцев) и нажмите 同意授权 («разрешить»).

Ошибка активации службы ADS. Это ожидаемо — сети у машины сейчас нет. Нажмите 取消 («отмена»). Повторять не нужно.

15. Получите сертификат активации

Откройте RedControl на вкладке сторонних приложений (三方应用).

Приложение покажет QR-код. Отсканируйте его через CRM или отправьте менеджеру — так же, как при входе. В ответ вы получите файл сертификата, названный по VIN: <VIN>.cert.

16. Подготовьте флешку

Флешка должна быть отформатирована в FAT-32 или exFAT. Другие файловые системы не читаются.

Распакуйте NEW-USB-FILES-FOR-V4.zip — он лежит рядом с бандлом прошивки.

Скопируйте на флешку все четыре папки: DeepalConfig, DeepalInstall, DeepalObb, DeepalOverlays.

Затем положите файл .cert в корень флешки, рядом с папками, а не внутрь какой-либо из них.

17. Установите с флешки

Вставьте флешку в автомобиль и дождитесь появления меню установки. Нажмите INSTALL ALL.

Когда установка закончится, пролистайте до раздела Resources (OBB), выберите один язык — EN, ES, RU или UA — и нажмите COPY справа в этой строке.

Осторожно

Копируйте только один язык. Это и будет язык интерфейса автомобиля.

Дождитесь сообщения об успешном копировании и только потом идите дальше.

18. Смените язык системы Android

Файлы локализации уже на устройстве, но сама система Android всё ещё на китайском.

Откройте APK Settings из списка приложений — зелёная шестерёнка, не собственные настройки автомобиля.

Нажмите All Settings.

Пролистайте вниз до 系统 (система).

Откройте 语言和输入法 (язык и ввод) и выберите язык, который скопировали на шаге 17:

• EN → English (United States)
• ES → Español (España)
• RU → Русский (Россия)
• UA → Українська (Україна)

19. Проверьте результат

Вернитесь в собственные настройки автомобиля и дождитесь, пока появится перевод. Как только разделы Control / Driving / Energy / Sound / Display отображаются на нужном языке — работа закончена.
